通過上篇的分析,妖精视频免费高清观看知道,運用常壓DBD妖精视频链接給金屬絲退火,是由帶電粒子轟擊產生的總溫度(離子和電子)和中性電子的碰撞,讓動能轉化成熱能,會不斷加熱金屬絲表麵達到退火溫度。本篇則主要是通過實驗來進行進一步的說明的:


1、實驗裝置

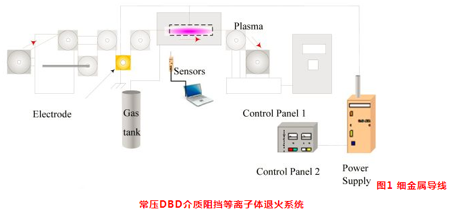

該係統包括一個氣體罐,一個電源,一個常壓DBD介質阻擋妖精视频链接體反應器,一個光譜儀傳感器和一個溫度傳感器,如圖1所示:

連接電源的圓筒形常壓DBD介質阻擋妖精视频链接體反應器如圖2所示:

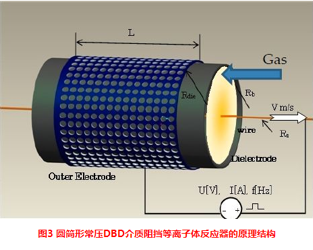

圓筒形常壓DBD介質阻擋妖精视频链接體反應器的原理結構如圖3所示:


薄圓筒形鋁電極(外電極)覆蓋在電介質上以防止電弧,它是連接到一個電源。細銅線(內電極)通過妖精视频链接體反應器驅動,並連接到地麵。在退火前,反應器中充滿了氣體,氦氣,氬氣或氮氣(純度>99.9%)。 在退火過程中,將純化的放電氣體連續地送入妖精视频链接體反應器中,以輔助妖精视频链接體放電。使用數字示波器記錄所施加的電壓和電流波形,分別用高電壓探頭,線圈監測。 三個樣品的延伸率的測量采用et-100西川,工業所需的延伸率為20%。

2、結果與討論

結果表明,在常壓DBD介質阻擋妖精视频链接體中介電常數隨頻率的增加而增加。在45KHz,BN(氮化硼)和Al2O3(氧化鋁)的介電常數分別為12.9和6.79。

伸長率和輸入頻率之間呈弱正相關。當頻率從30千赫到40千赫,伸長率略有增加。因此,妖精视频免费高清观看估計頻率對退火溫度沒有影響。

並且伸長率強烈依賴於介電質材料。使用氮化硼的伸長率比使用二氧化矽高。根據一些介電材料(二氧化矽,氧化鋁,氮化硼和玻璃)的性能的比較,妖精视频免费高清观看承認,電介質具有較高的介電常數是更有效地達到退火溫度。電介質的物理特性,如熱膨脹和熔點,也很重要。例如,妖精视频免费高清观看實驗用的氧化鋁由於其較大的熱膨脹,持續時間長的退火采用水冷電極會突然破裂。對於最佳的退火結果,氮化硼是一個很好的選擇的介電材料。

可見退火效果強烈地依賴於介電層厚度。相比伸長率,使用薄電介質的伸長率比使用厚的具有更高的速率。

電介質的直徑尺寸是弱影響延伸率。值得注意的是,當銅線被牽引通過反應器時,顫振運動改變了導線表麵的放電間隙長度和加熱點、退火結果。此外,在寬的反應器中退火的細銅絲,由於流光長度密度降低引起細導線表麵出現變色和不均勻。為了獲得穩定的放電狀態,減少放電間隙長度通常是必要的。然而,降低反應器間隙減小了放電麵積,從而降低了退火溫度。
