在SiP封裝工藝中的Molding(塑封)工序中,主要是把芯片和金線用塑膠密封起來,使其不受外界環境的影響而失效,主要過程如下:


1、先進行超聲焊接的基板,完成後再放置於注塑機的下模(Bottom chase)上預熱;

2、接著上模(Top chase)下壓,並且將預熱後的環氧塑封料(Epoxy Molding Compound,也稱EMC)從注塑口投入到投料罐(Pot)中;

3、在注塑杆(Plunger)加壓之後,熔化後的塑封料會流入並充滿模腔(Cavity),此時用塑封料將芯片和焊接金線包封起來,同時模腔內的空氣經空氣口(Air vent)排出;

4、最後等到填充的EMC硬化後,就開模脫模,將其中封好的成品取出。


在這裏提及的環氧塑封料是一種熱固性樹脂,主要成分為環氧樹脂及各種添加劑(包括固化劑,改性劑,脫模劑,染色劑,阻燃劑等等),外表呈黑色塊狀,儲存在低溫環境下,而使用前需先回溫。主要特性是高溫下會處於熔融狀態,而後其成分發生交聯反應逐漸硬化,最終成型。

SiP封裝工藝中的Post Mold Cure (塑封後烘烤)工藝

塑封後的產品並不能直接使用,而是需要把塑封後的產品放在烤箱內,並加熱到175℃ ,上下可控溫差為5℃,在這樣的環境下持續2~8小時,最後才能完成。在這裏主要作用是使環氧塑封料完全硬化,並消除塑封時產生的內應力。


在這裏提及的環氧塑封料是一種熱固性樹脂,是一種高分子材料。主要成分為環氧樹脂及各種添加劑(包括固化劑,改性劑,脫模劑,染色劑,阻燃劑等等),外表呈黑色塊狀,儲存在低溫環境下,而使用前需先回溫。主要特性是高溫下會處於熔融狀態,而後其成分發生交聯反應逐漸硬化,最終成型。

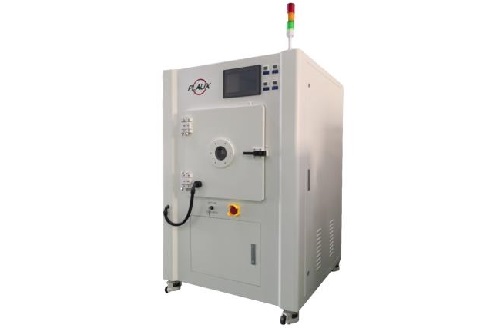

昆山妖精视频免费高清观看電子14年專注於妖精视频链接表麵處理工藝研究,專業的妖精视频链接清洗機設備生產廠家,在妖精视频链接清洗機、大氣低溫妖精视频链接表麵處理係統、大氣常壓妖精视频链接清洗機設備、真空妖精视频链接清洗機等等設備都有多年生產經驗;如果你有妖精视频链接表麵處理的需求,歡迎聯係妖精视频免费高清观看,在線客服或者撥打全國服務熱線400-816-9009,妖精视频免费高清观看隨時為你服務哦!
